一、汽車槽車裝卸站管道布置設計的一般要求

 1. 裝卸站總管的布置

   ①. 裝卸站總管布置與汽車槽車的形式有關。槽車的裝卸口在頂部時，宜采用高架布置管道；裝卸口在車的低位時，宜采用低架布置管道。

   ②. 鶴管閥門設在地面或裝卸臺上，應方便操作，不阻礙通道。對易燃可燃物料管道，如果PID圖上有要求，應將切斷閥安裝在距裝卸臺10m以外的易接近處。

 2. 鶴管的布置

   ①. 鶴管種類很多，有固定式、氣動升降式、重錘擺動式、萬向式等，能適應各種情況，設計時可視具體的裝卸要求選用產品。

   ②. 在敞開式裝車時，選用液下裝車鶴管，以減少液體的飛濺。

   ③. 不允許放空的介質應采用密閉裝車，鶴管的氣相管應與儲罐氣相管道相連，將排放氣排入儲罐。該氣相管避免出現下凹袋形，以防凝液聚集。當配管不可避免出現下凹袋形時，則必須在袋形最低點處設集液包及排液管，并按工藝要求收集處理，或?qū)喊植堪闊幔鼓赫舭l(fā)，避免產生液封現象。無毒害、非易燃易爆的物料裝車時，可將放空管引出頂棚排放。

   ④. 當采用上卸方式卸車時，一般是將壓縮氣體通入槽車，用氣相加壓法將物料通過鶴管壓入儲罐中。

 3. 其他

   ①. 裝卸站應設軟管站，操作范圍以軟管長15m為半徑，用于吹掃、沖洗、維修和防護。

   ②. 在裝卸酸、堿、氨等介質的區域，應在適當位置設置洗眼器和安全淋浴。

   ③. 對于輸送過程中易產生靜電的易燃易爆介質管道，應有完善的防靜電措施（如法蘭之間設導電金屬跨接措施，管道系統及設備的靜電接地等）。

   ④. 對于高寒地區，要注意采用正確的防凍措施。

   ⑤. 裝車計量，可選用流量計就地計量或用地中衡稱量。流量計應布置在槽車進出不會碰撞的地方。設防火堤者，流量計應布置在圍堤之外。

二、汽車槽車裝卸站管道布置設計工程實例

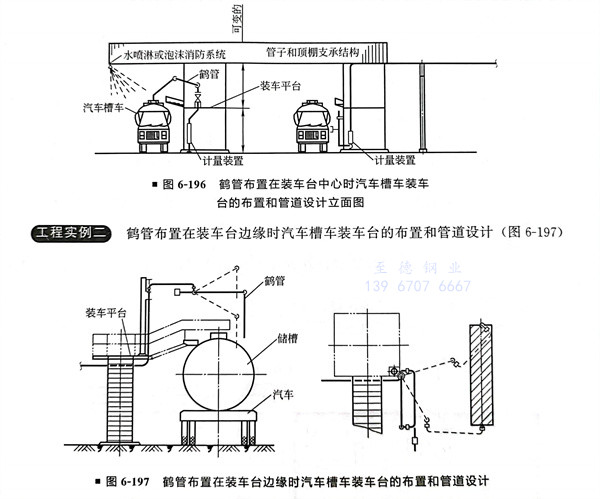

  鶴管布置在裝車臺中心時汽車槽車裝車臺的布置和管道設計（圖6-195、圖6-196）

  鶴管布置在裝車臺邊緣時汽車槽車裝車臺的布置和管道設計（圖6-197）
