排水用灰鑄鐵W型管件結(jié)構(gòu)型式與尺寸如下：

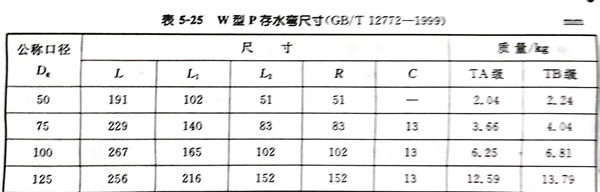

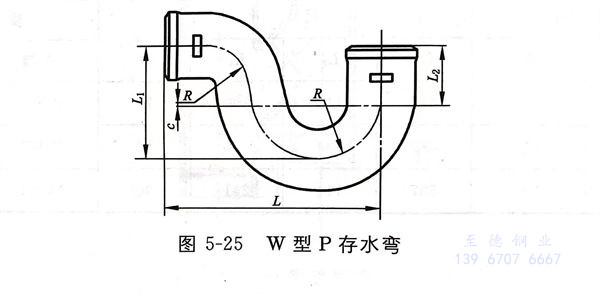

W型 P 存水彎型式見圖 5-25，尺寸見表 5-25。

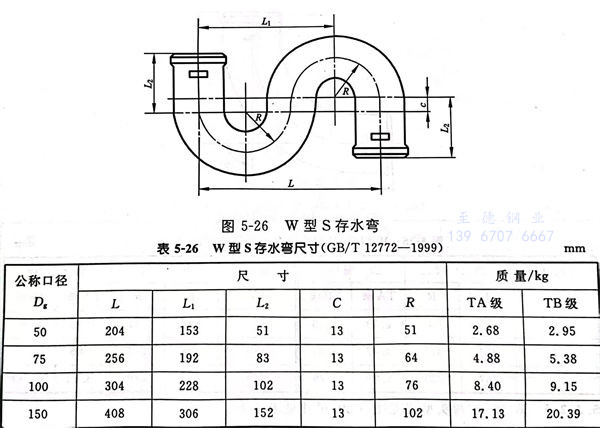

W型 S 存水彎型式見圖 5-26，尺寸見表 5-26。

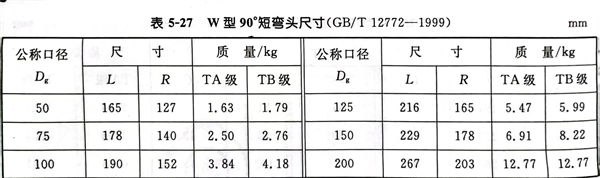

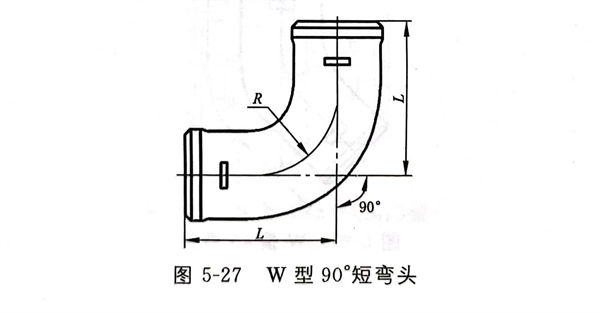

W型 90°短彎頭型式見圖 5-27，尺寸見表 5-27。

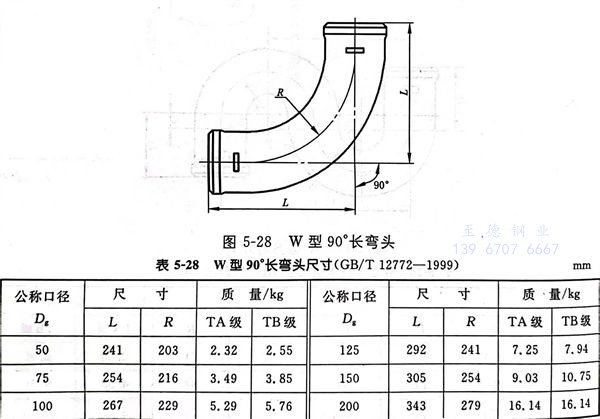

W型 90°長彎頭型式見圖 5-28，尺寸見表 5-28。

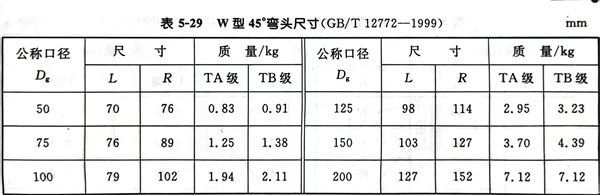

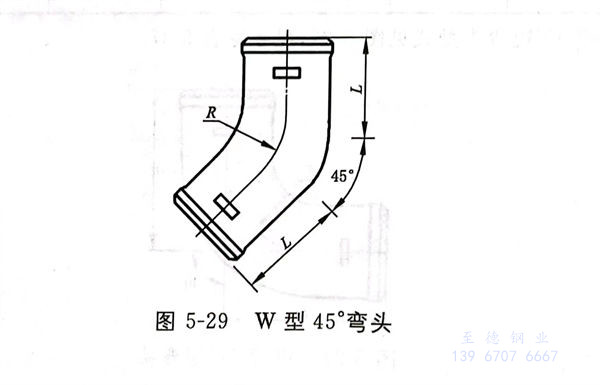

W型 45°彎頭型式見圖 5-29，尺寸見表 5-29。

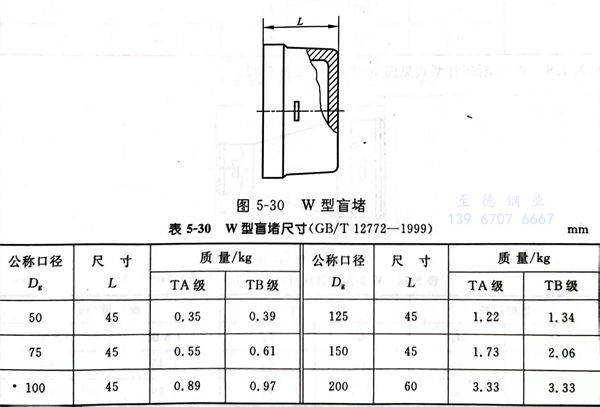

W型 盲堵型式見圖 5-30，尺寸見表 5-30。

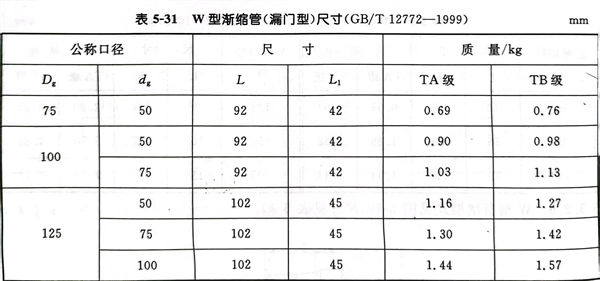

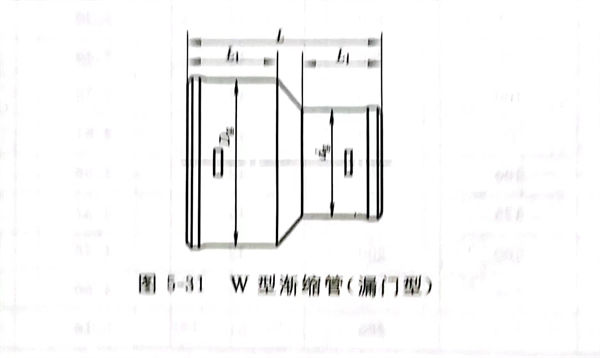

W型 漸縮管（漏門型）型式見圖 5-31，尺寸見表 5-31。

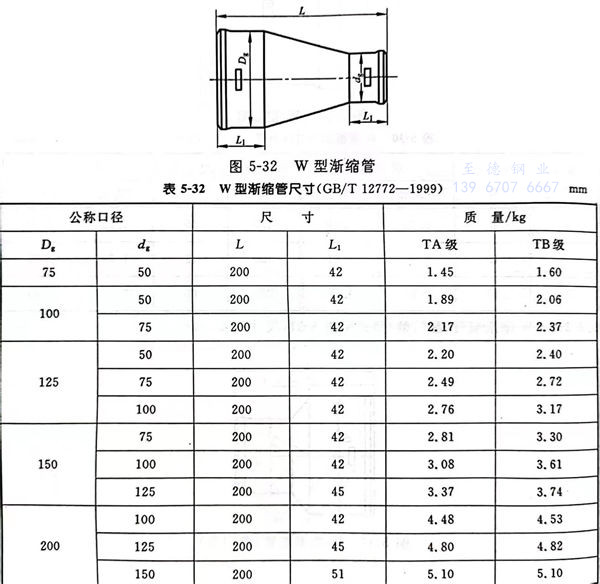

W型 漸縮管型式見圖 5-32，尺寸見表 5-32。

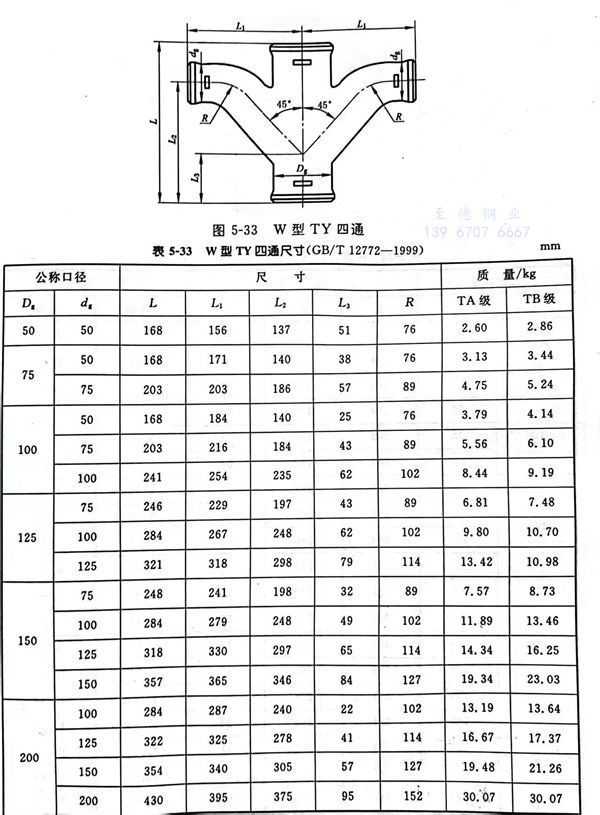

W型 TY四通型式見圖 5-33，尺寸見表 5-33。

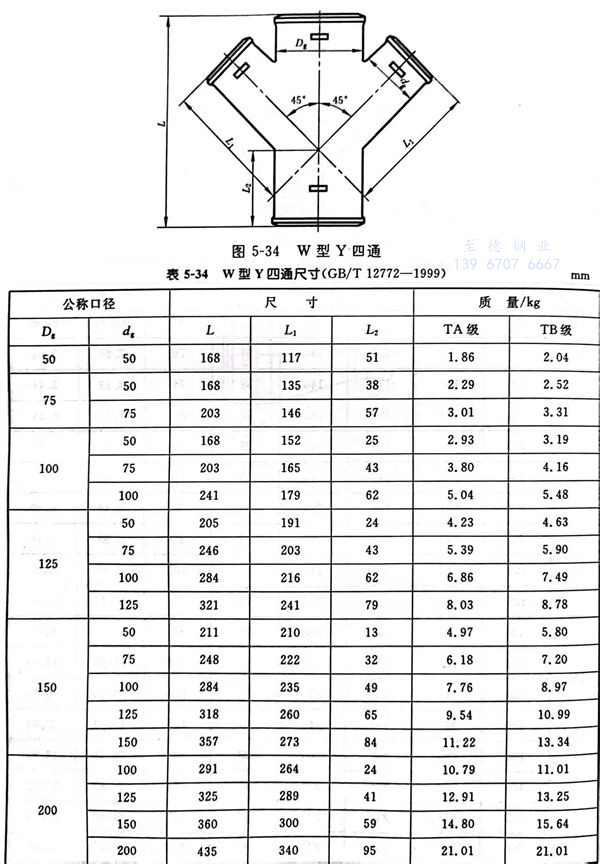

W型 Y四通型式見圖 5-34，尺寸見表 5-34。

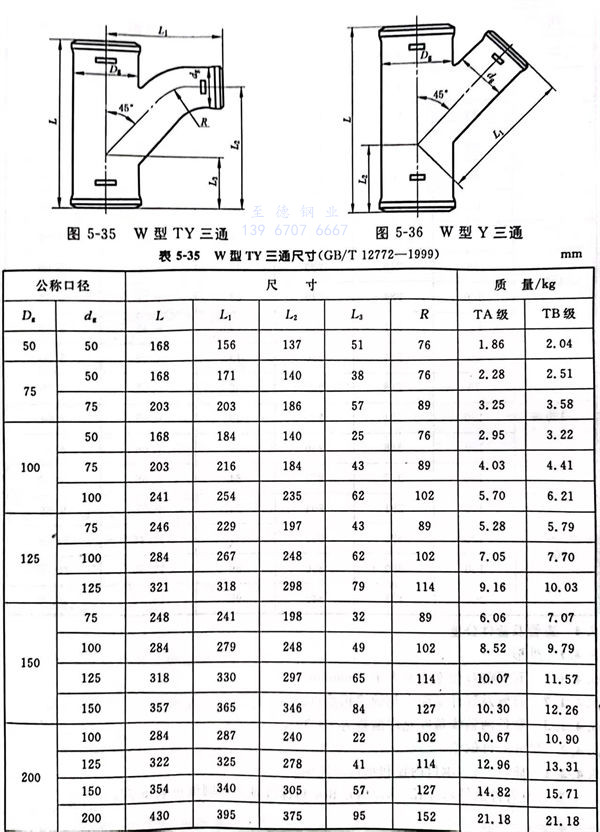

W型 TY三通型式見圖 5-35，尺寸見表 5-35。W型 Y三通型式見圖 5-36，尺寸見表 5-36。
